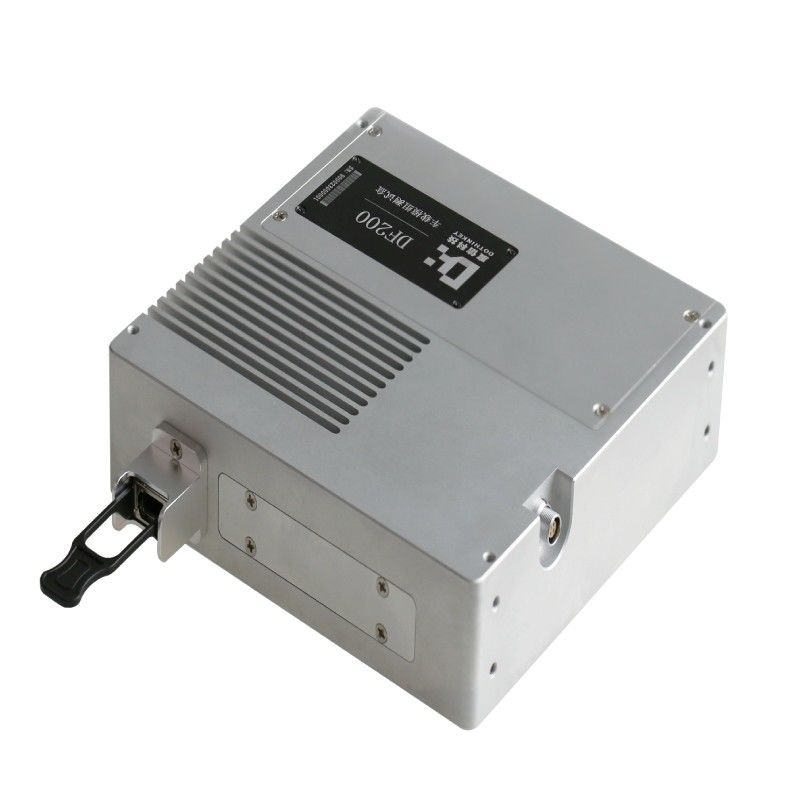

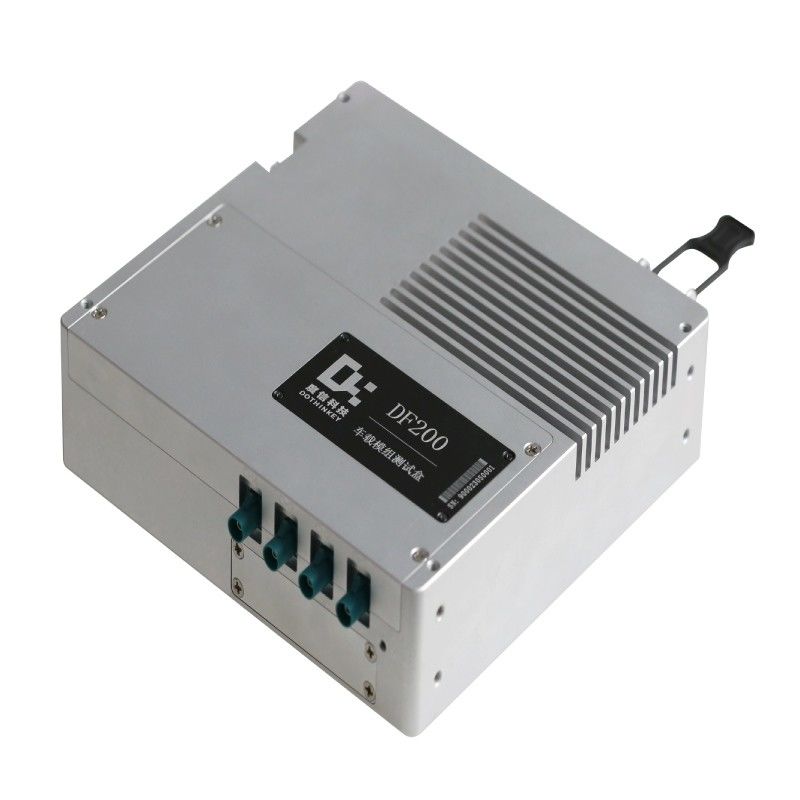

DF200 Dothinkey grabador de marcos de imagen para pruebas EMC de módulos automotrices

DF200 captador de imágenes para ensayo de módulos automotrices EMC

1Seleccione con flexibilidad los canales 1-4;
2. configuración de la fuente de alimentación del módulo de 0,8-18V;
3. Monitoreo actual, velocidad de fotogramas / error de visualización de fotogramas, estadísticas de error de enlace, estadísticas de error de decodificación;
4. Captura y guarda toda la imagen de cada canal, impulsado por POC;
5- Soluciones de desacoplamiento flexibles según sea necesario (para módulos de automóvil serializados MAXIM/TI, compatibles con la gran mayoría de los módulos de esquema de serialización actualmente disponibles en el mercado)
6. Soporta comunicación de fibra óptica 40G (utilizando de uno a cuatro cables de fibra óptica, compatibles con tarjetas 10G, y ancho de banda determinado por el número de puertos 10G conectados)
Decisión).
7. Capaz de soportar pruebas EMC de módulos de automóviles a nivel de especificación de automóviles (siempre y cuando el propio módulo de automóviles pueda superar el nivel EMC de especificación de automóviles).

Resultados de las pruebas EMC para el proyecto de cámaras automotrices

BCI: aprobar el nivel 2

ESD: descarga directa: 1 descarga de contacto: ±15KV; 2 descarga de aire: ±25KV

Descarga indirecta: 1 Descarga de la placa de acoplamiento: ±25KV

El sistema de acoplamiento transitorio tiene un valor de seguridad de un valor de seguridad de un valor de seguridad de un valor de seguridad de un valor de seguridad de un valor de seguridad.

RE: Clasificación aprobada de nivel 5; canal de frecuencia de ensayo: 300MHz-2.5GHz
