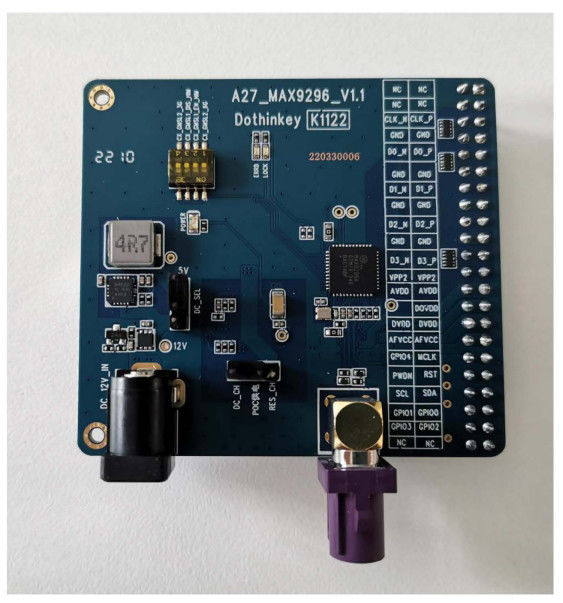

Cuadro Coaxial grabador de la placa 3G / 6G en la placa de decodificación del vehículo

1.Acerca de la fuente de alimentación POC: Esta placa de decodificación utiliza VPP2 para alimentar el POC por defecto, y no hay necesidad de una fuente de alimentación externa a la base de CC. Si es necesario, utilizando una fuente de alimentación externa,la toma de corriente continua está alimentada por 12V/1A, y luego se selecciona DC12V o DC5V para alimentar el POC a través de la tapa de salto.

2.Acerca de la fuente de alimentación del chip de la placa de decodificación: el chip MAX9296A de esta placa de decodificación está provisto por la caja de prueba con cuatro fuentes de alimentación.La caja de prueba necesita ser configurado con esta fuente de alimentación quad, AVDD=1.8V, DOVDD=3.3V, DVDD=1.2V, AFVCC=1.2V. Antes de la operación de extracción, es necesario asegurarse de que el voltaje no exceda el rango especificado para evitar daños en el chip MAX9296A.

3.Acerca de la interfaz: Esta placa de decodificación adopta una interfaz de encabezado de pin 44PIN de doble fila de 2,54 mm para acoplarse con nuestra interfaz MIPI estándar de productos de caja de prueba.
