Tarjeta deserializadora de tarjetas de grabador de imágenes multifunción

Placa deserializadora multifunción

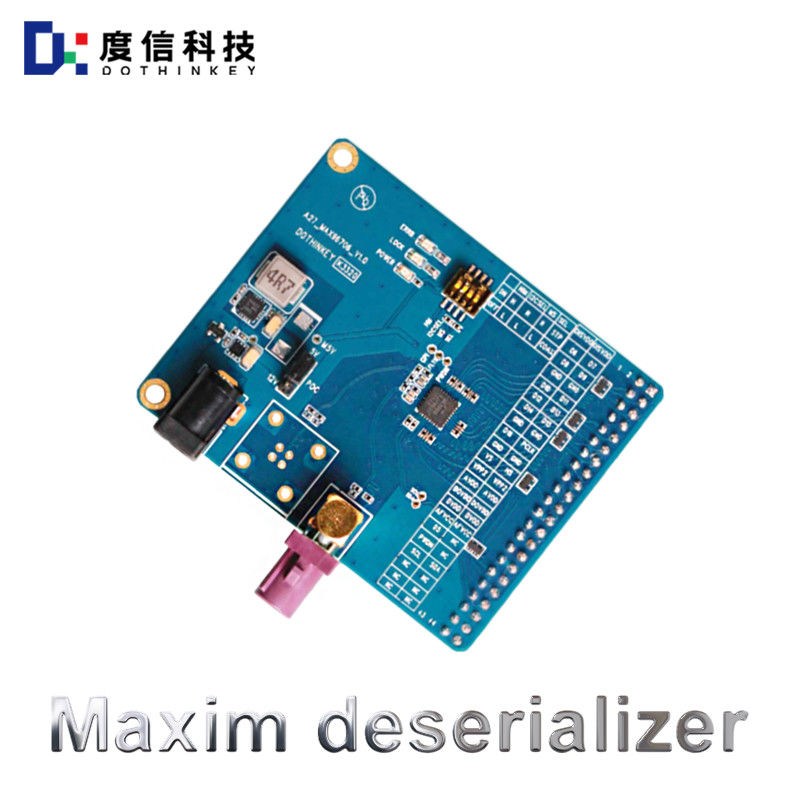

La tarjeta deserializadora multifunción A27 MAX96706 de Dothinkey

Debe leerse antes del uso:

Sobre la fuente de alimentación P0C: Esta placa Deserializador sólo proporciona SV y 12V dos voltajes para los usuarios a elegir para la fuente de alimentación POC,Nuestra configuración predeterminada de fábrica para la Nuestra configuración predeterminada de fábrica es SV salida, los usuarios deben utilizar el tapón del saltador para seleccionar el voltaje de alimentación adecuado de acuerdo con el requisito de voltaje del módulo en prueba antes de su uso, póngase en contacto con nosotros para la configuración del tapón del saltador.

Fuente de alimentación del chip de la placa deserializadora: MAX96706 necesita una fuente de alimentación externa (IWDVDD, AVDD, DOVDD) en esta placa deserializadora, la fuente de alimentación de tres vías debe ser suministrada por el grabador de imágenes,de los cuales el DVDD y el AVDD deben fijarse en el terminal del punto de acceso fijado en 1.8V DOVDD de acuerdo con la necesidad de establecerse en el rango de 1.8-3.3V, el funcionamiento del mapa, debe asegurarse de que los ajustes de voltaje no exceden los límites prescritos,y los ajustes de voltaje de los varios canalesLos ajustes de voltaje de los diversos circuitos no deben exceder el rango especificado para evitar dañar el chip MAX96706.

Sobre la interfaz: Esta placa Deserializador reservado 2X22PIN DVP interfaz, dedicada a la colisión con la serie MU960 de productos que admiten DVP.

Según la información oficial de MAX96706, MAX96706 se utiliza en principio para el emparejamiento con los serializadores MAX96705-MAX96711,y también se puede utilizar con otros GMSL serializers para implementar la operación interactiva, pero hay algunas restricciones que deben tenerse en cuenta en este momento, antes de su uso,Los usuarios deben seguir cuidadosamente los requisitos oficiales de la hoja de datos de las contrapartes de MAXM y el sitio web oficial de los consejos de AQA. el diseño.

Cada vez que los interruptores DIP de la placa Deserializer se establecen, la placa necesita ser re-alimentado para hacer que la configuración actual surta efecto.
