DVP PCLK HSYNC Panel de sensor de imagen y placa de decodificación Dothinkey

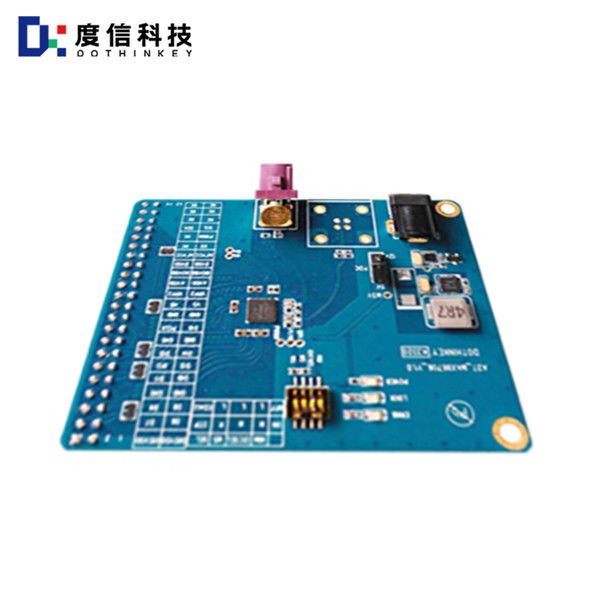

La placa del sensor de imagen A27_MAX96706

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

¿Cuál es la salida de la señal DVP?

DVP (Digital Video Port) es una interfaz de salida de sensor tradicional con modo de salida paralelo, el ancho de bits de datos de la interfaz DVP puede ser de 8 bits, 10 bits, 12 bits o 16 bits, utilizando señales de nivel CMOS,y la frecuencia máxima es de alrededor de 96MHz.La frecuencia máxima es de aproximadamente 96 MHz.

Las principales señales de la interfaz DVP incluyen:
PCLK (Reloj de píxeles): Reloj de píxeles, cada reloj corresponde a un dato de píxel.
HSYNC (sincronización horizontal): señal de sincronización de línea, utilizada para controlar la transmisión de datos de cada línea.
VSYNC (Vertical Synchronization): señal de sincronización de fotogramas, utilizada para controlar la transmisión de datos de cada fotograma.
DATOS: datos de píxeles, ancho de bits exacto depende del soporte del ISP o de la banda base.

Las características de la interfaz DVP incluyen:
Salida paralela: DVP utiliza transmisión paralela, que es más lenta y tiene un ancho de banda más bajo.
Señal de nivel CMOS: se utilizan señales de nivel CMOS en lugar de señales diferenciales.

En la práctica, la interfaz DVP se utiliza comúnmente para conectar el sensor de imagen y el chip de procesamiento de imagen (ISP) para la transmisión y procesamiento de datos de video.el chip ISP proporcionará una entrada de reloj externa (MCLK o XCLK), y el PLL dentro del sensor calculará para generar el PCLK, cuya frecuencia está determinada por la magnitud, la velocidad de fotogramas y la resolución de la imagen.
