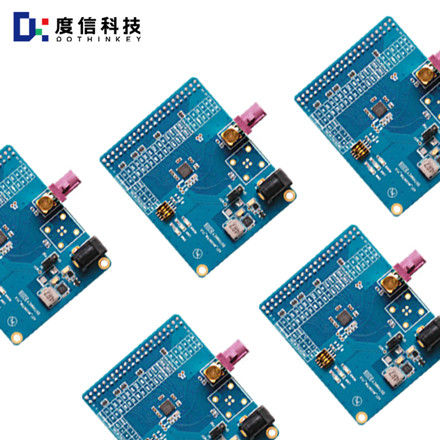

Fpd Enlace III Deserializador A27_MAX96706

Fpd enlace iii deserializador A27_MAX96706

Aplicación de la placa deserializadora industrial en pruebas de módulos de cámaras de teléfonos celulares.

1- Un papel clave en el proceso de ensayo
Conversión de protocolo: señales diferenciales de alta velocidad de módulos de cámaras de teléfonos celulares (por ejemplo,Las señales de transmisión de señales (por ejemplo, las señales de transmisión de señales de conexión a Internet) deben ser convertidas en señales USB o Ethernet por las placas Deserializadoras para su procesamiento por el equipo de ensayo (e.g.Por ejemplo, Dothinkey's Image Grabber GQ4 admite la interfaz D/C-PHY, que permite pruebas sincronizadas de cuatro cámaras a través de la transmisión de fibra óptica.
Análisis de calidad de imagen: después de que la placa Deserializer convierta los datos RAW en una imagen visible, el software de prueba (por ejemplo, Imatest) analiza parámetros como resolución, ruido, distorsión, etc.para garantizar que el módulo cumple con normas como ISO 12233 e ISO 15739.
Verificación de la compatibilidad del protocolo: para los nuevos protocolos (por ejemplo, CPHY V3.0), las placas deserializadoras deben verificar la estabilidad de la comunicación entre el módulo y el host.Dothinkey actualizó el firmware de FPGA para admitir el modo LRTE CPHY y resolvió el problema de transmisión causado por la señal LP de alta frecuencia.

2Escenarios de prueba típicos
Prueba de cámara 3D: para módulos de luz estructurada o ToF, las placas deserializadoras deben procesar señales de accionamiento láser (por ejemplo,VP20 Image Grabber admite la medición de fotocorriente a nivel nA) y datos de recepción de imágenes para garantizar la precisión de la imagen 3D.
Pruebas de módulos de alta resolución: Por ejemplo, las placas Deserializadoras que admiten resolución 8K (por ejemplo.RK3588 placa de núcleo industrial) puede procesar transmisiones de video 4320P en tiempo real para verificar el rendimiento de ancho de banda del módulo.
Prueba de colaboración de múltiples cámaras: las placas deserializadoras deben procesar datos de múltiples cámaras de forma sincronizada para garantizar que la costura de imágenes o la visión estéreo funcionen correctamente.

3Integración con los productos Dothinkey
Función de decodificación integrada con grabador de imágenes: el grabador de imágenes de Dothinkey (por ejemplo, UC930) tiene un chip FPGA y ASIC incorporado, que admite el cambio automático de las interfaces MIPI CSI-2 y DVP,y salidas de datos procesados a través de USB3.0.
Adaptación flexible del protocolo: Dothinkey adapta rápidamente nuevas funciones, como el modo LRTE CPHY, a los requisitos del protocolo de diferentes fabricantes de sensores al actualizar la lógica FPGA.

La placa Industrial Deserializer es el componente central de las pruebas de módulos de cámaras de teléfonos celulares, que incluye la conversión de protocolos (por ejemplo, MIPI CSI-2 a USB), decodificación de datos (por ejemplo,Los resultados de la evaluación de la calidad de los datos se basan en el análisis de la calidad de los datos..g. filtración del ruido).

Dothinkey y otros proveedores utilizan tecnología FPGA para realizar adaptación de protocolos flexibles y soporte de alta resolución,Pruebas colaborativas de varias cámaras para satisfacer las necesidades de producción en masa en electrónica de consumoCuando se selecciona una placa Deserializadora, es necesario elegir una placa Deserializadora con interfaz correspondiente,ancho de banda y capacidad de procesamiento de acuerdo con los escenarios de ensayo (e.por ejemplo, cámara 3D, vídeo 8K) y requisitos de protocolo (por ejemplo, CPHY LRTE).
