Deserializador de descifrado de la tarjeta grabador Dothinkey imagen grabador de tarjeta MU960

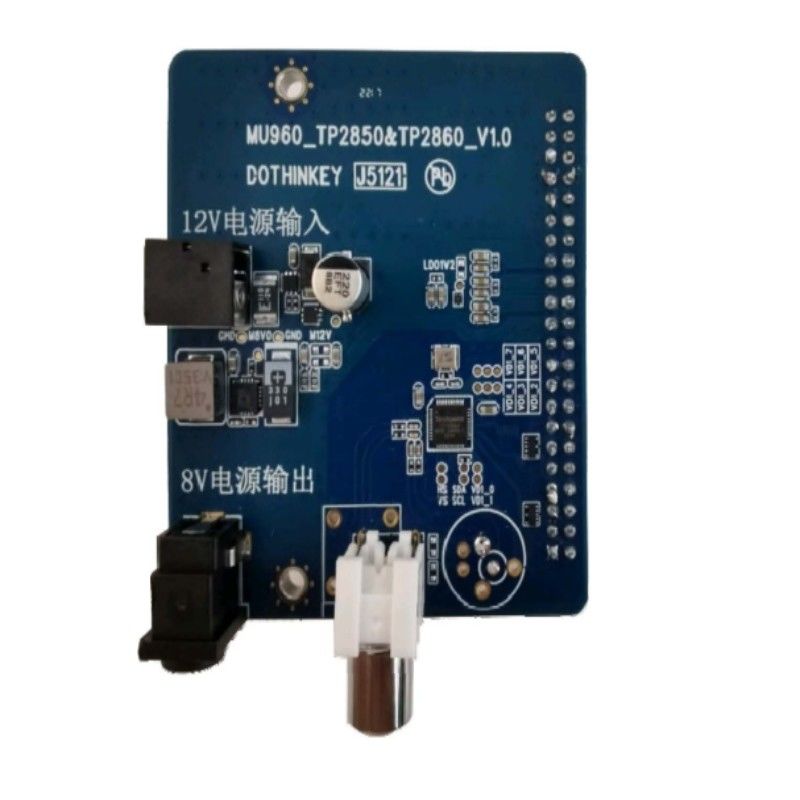

TP2860 Deserializador para grabador de imágenes MU960

Características:

1Soporta módulos de tipo AHD/TVI de decodificación, adecuados para soluciones de decodificación de módulos de automóviles.

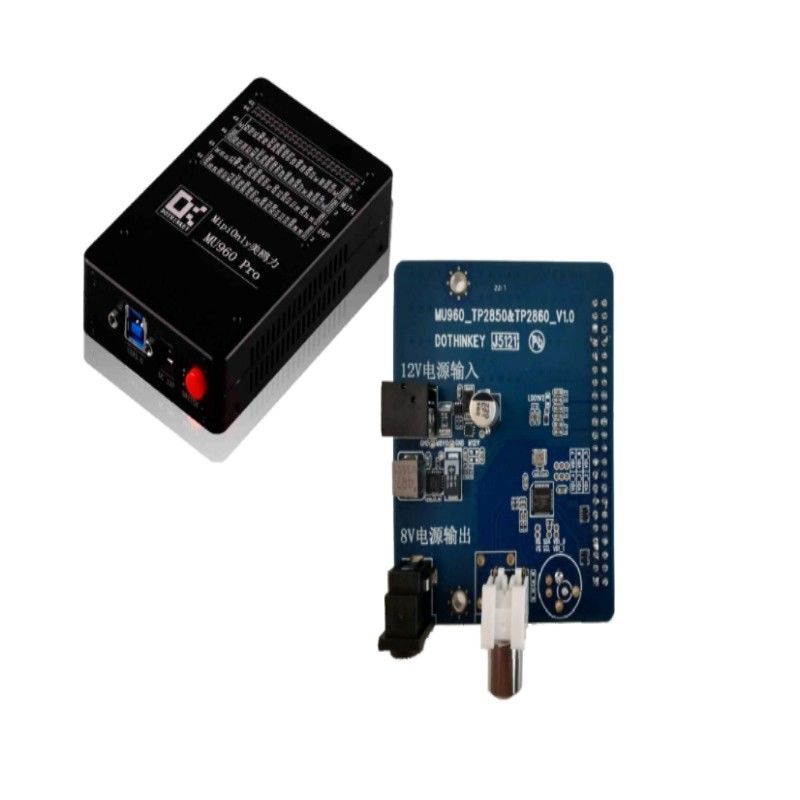

2. Salida de señal MIPI, combinada con el captador de imágenes MU960/UC930 para lograr la adquisición de imágenes del módulo automotriz.

Especificación:

2. ¡Advertencia antes de usar!!!
(1) En lo que respecta a la fuente de alimentación POC: la fuente de alimentación POC de este deserializador se convierte de una fuente de alimentación externa de 12 V a una tensión de trabajo de 8 V a través de una toma de corriente continua,por lo que el deserializador requiere un adaptador de alimentación externo separado de 12V/1A.
(2) En cuanto a la fuente de alimentación del chip deserializador: el chip TP2860 de este deserializador requiere tres fuentes de alimentación externas.y AVDD del grabador de imágenes. El DVDD debe estar configurado para 1,2 V, el DOVDD puede estar configurado para 1,8 V o 3,3 V, el AVDD debe estar configurado para 3,3 V.Es necesario garantizar que todos los ajustes de voltaje no superen el rango especificado para evitar dañar el chip TP2860..
(3) En lo que respecta a la interfaz: este deserializador reserva una interfaz de pin 44PIN de doble fila con una distancia de 2,54 mm para que coincida con la interfaz MIPI estándar de nuestra empresa para grabadores de imágenes,y un conector coaxial RCA para conectar los módulos de ensayo.

3Descripción de la interfaz del deserializador:
