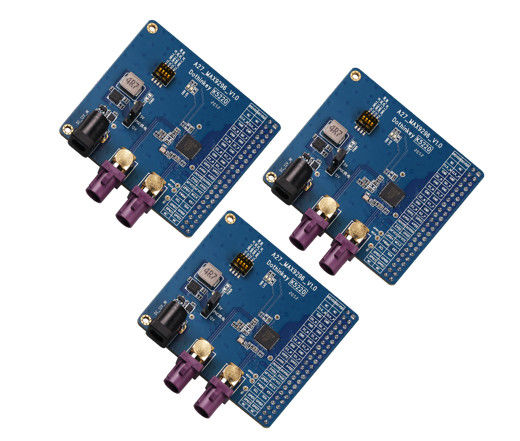

placa de sensor de imagen MIPI

(1) Sobre la fuente de alimentación POC: esta placa decodificadora puede utilizar dos modos de alimentación de la toma de corriente continua o caja de ensayo para la fuente de alimentación POC (seleccionada por J6), en la que cuando se selecciona la fuente de alimentación de toma de corriente continua,la placa de decodificación debe conectarse a un adaptador de alimentación externo de 12 V/1 A por separado, y luego seleccionar 12 V o 5 V como fuente de alimentación POC hasta J5; al seleccionar la fuente de alimentación de la caja de ensayo, la placa de decodificación no necesita una fuente de alimentación externa separada,y puede ser configurado para suministrar energía a la POC a través de la configuración AP (en este momento, el tapón de salto J5 falla), y para la caja de ensayo UC930, el rango de alimentación POC se puede ajustar de 4V a 18V. La posición de J5 y J6 se muestra en las imágenes siguientes,Nuestra configuración predeterminada de fábrica es 5V salida de asiento de CC (para evitar quemar el módulo del cliente), los usuarios deben elegir la fuente de alimentación POC adecuada de acuerdo con los requisitos reales de alimentación del módulo en prueba antes de su uso.El chip MAX9296 en esta placa de decodificación necesita ser suministrado externamente con cuatro fuentes de alimentación, y las cuatro fuentes de alimentación deberán estar alimentadas por la caja de ensayo, en la que AFVCC y DVDD deberán estar fijados a 1,2 V en el extremo del punto de acceso, y AVDD a 1,8 V en el extremo del punto de acceso,El DOVDD debe estar situado en el intervalo de 1.8-3.3V según sea necesario, si hay otros ajustes de voltaje en el AP, por favor ignore.Es necesario garantizar que los ajustes de voltaje de estos canales no superen el rango especificado para evitar daños en el chip MAX9296..

(3) Sobre la interfaz: esta placa de decodificación reserva una interfaz de encabezado de pin 44PIN de doble fila de 2,54 mm de anchura para acoplarse con la interfaz MIPI estándar de nuestros productos de caja de prueba.

(4)Acerca de MAX9296: según la información oficial, el max9296 puede teóricamente emparejarse con una variedad de serializadores gmsl1/gmsl2, y cuando se empareja con diferentes serializadores gmsl,Se deben configurar diferentes grupos de parámetros de registro.

(5) Sobre el interruptor DIP: El interruptor DIP de la placa de decodificación es un interruptor DIP de cuatro en uno, cada uno representa una configuración de hardware independiente,cada configuración de hardware corresponde a una función especial de la inicialización de encendido de la operación de configuración del registro., cada vez que solo se permite que uno de los bits DIP marque el lado "ON", y después de que se establezca cada bit DIP, la placa de decodificación debe volver a encenderse para que esta configuración surta efecto.
