Deserializador de GMsl MIPI

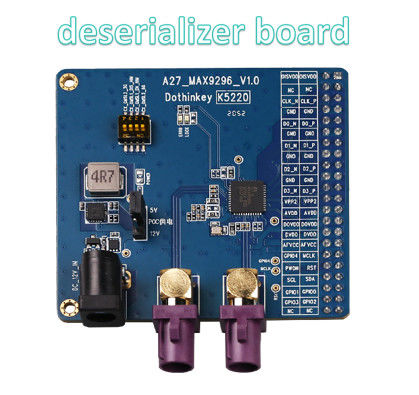

(1) Sobre la fuente de alimentación POC: La placa decodificadora puede utilizar dos modos de alimentación de la toma de corriente continua o caja de prueba para la fuente de alimentación POC (seleccionada por J6), donde cuando se selecciona la fuente de alimentación de toma de corriente continua,la placa de decodificación necesita conectar un adaptador de alimentación externo de 12V/1A por separado, y luego seleccionar 12 V o 5 V como fuente de alimentación POC hasta J5; al seleccionar la fuente de alimentación para la cámara de ensayo,la placa de decodificación no requiere una fuente de alimentación externa separada y puede configurarse para alimentar el POC a través de la configuración de AP (en cuyo caso falla la tapa de salto J5), y para la cámara de ensayo UC930, el rango de alimentación de POC se puede ajustar de 4V a 18V. La posición de J5 y J6 se muestra en la figura siguiente,nuestra configuración predeterminada de fábrica es la salida de 5V de la toma de corriente continua (para no quemar el módulo del cliente), los usuarios deben elegir la fuente de alimentación POC adecuada de acuerdo con los requisitos reales de alimentación del módulo sometido a ensayo antes de su uso.

(2) Sobre la fuente de alimentación del chip de la placa de decodificación: el chip MAX9296 de esta placa de decodificación debe estar configurado externamente con cuatro fuentes de alimentación,y las cuatro fuentes de alimentación deben estar alimentadas por la caja de ensayo, donde AFVCC y DVDD deben fijarse a 1,2 V en el extremo del punto de acceso, AVDD a 1,8 V en el extremo del punto de acceso, DOVDD a 1,8-3,3 V según sea necesario,si hay otros ajustes de voltaje en el punto de accesoAntes de hacer el dibujo, debe asegurarse de que el voltaje de estos canales no se ajuste al rango especificado para evitar daños en el chip MAX9296.

(3) Sobre la interfaz: La placa de decodificación ha reservado un encabezado de pin 44PIN de doble fila de 2,54 mm para acoplarse con la interfaz MIPI estándar de nuestros productos de caja de prueba.

(4) Sobre MAX9296: Según la información oficial, el MAX9296 puede teóricamente emparejarse con una variedad de serializadores GMSL1/GMSL2, y cuando se empareja con diferentes serializadores GMSL,Se deben configurar diferentes grupos de parámetros de registro.

(5) Sobre el interruptor DIP: El interruptor DIP de la placa de decodificación es un interruptor DIP 4 en 1, cada uno representa una configuración de hardware independiente,cada ajuste de hardware corresponde a una función especial del ajuste del registro de inicialización de encendido, solo se permite que un bit DIP se establezca en la posición "ON" a la vez, y después de que se establezca cada bit DIP, se debe volver a encender la placa de decodificación para que esta configuración surta efecto.
