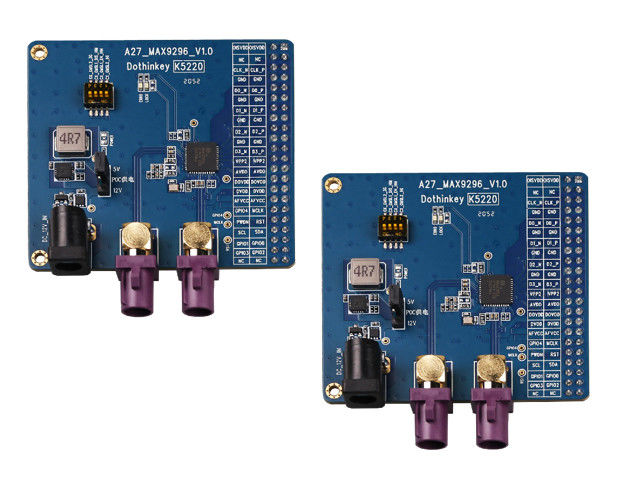

Fpd enlace iii deserializador MIPI

1Esquema de suministro de POC Suministro de energía de doble modo (seleccionable a través de J6): Suministro de energía de toma de corriente continua: Se requiere un adaptador de alimentación externo de 12 V/1 A.Seleccionar la salida de 12 V o 5 V a través del saltador J5 (establecida en 5 V por defecto en la fábrica para evitar que el módulo sometido a ensayo se queme). Fuente de alimentación de la cámara de prueba: no se requiere una fuente de alimentación externa, y la fuente de alimentación proviene directamente de la caja de prueba. El voltaje POC se establece a través de la configuración AP (fallas J5).La caja de ensayo UC930 admite salidas ajustables de 4V a 18V.

2Se requieren cuatro fuentes de alimentación de la cámara de ensayo: AFVCC y DVDD: fijo 1.2V (necesita ser bloqueado por la configuración AP).8V (configuración de AP bloqueada). DOVDD: admite un ajuste flexible de 1.8V~3.3V. Nota: Confirme la configuración de voltaje antes de encender para evitar daños en el chip.

3. Descripción de la API Pinos de doble fila 44PIN con anchura de 2,54 mm reservados, compatibles con la interfaz estándar de la caja de prueba MIPI.

4. MAX9296 Notas de compatibilidad Teóricamente, se admiten varios serializadores GMSL1/GMSL2, pero el grupo de parámetros de registro correspondiente debe configurarse de acuerdo con el modelo emparejado.

5. Especificación de uso del interruptor DIP Interruptor DIP independiente de 4 posiciones: Cada persona corresponde a una función de hardware Reglas: Solo se permite que una persona esté activada a la vez. Después de la modificación,Tienes que encenderlo de nuevo para que surta efecto.
