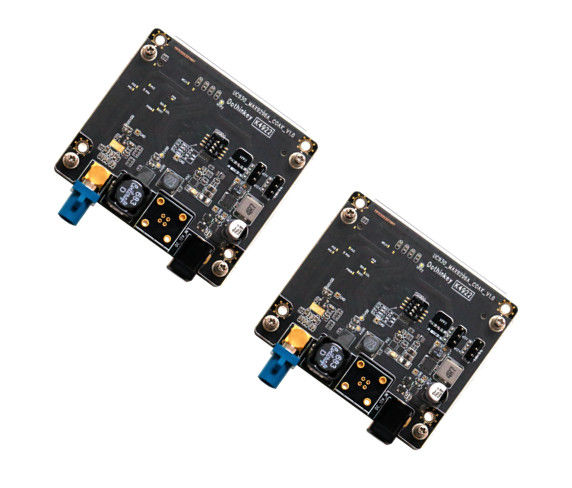

(1) Sobre la fuente de alimentación POC: Esta placa de decodificación utiliza VPP2 para alimentar el POC por defecto, y no requiere una fuente de alimentación externa a la base de CC en este momento.con una fuente de alimentación externa, la toma de corriente continua es alimentada por 12V/1A, y luego se selecciona DC12V o DC5V para alimentar el POC a través de la tapa del saltador.

(2) Sobre la fuente de alimentación del chip de la placa de decodificación: el chip MAX9296A de esta placa de decodificación es alimentado por la caja de ensayo con cuatro fuentes de alimentación.La caja de prueba necesita ser configurado con esta fuente de alimentación quad, AVDD=1.8V, DOVDD=3.3V, DVDD=1.2V, AFVCC=1.2V. Antes de la operación de extracción, es necesario asegurarse de que el voltaje no exceda el rango especificado para evitar daños en el chip MAX9296A.

(3) Sobre la interfaz: Esta placa de decodificación adopta una interfaz de encabezado de pin 44PIN de doble fila de 2,54 mm para acoplarse con nuestra interfaz MIPI estándar de productos de caja de prueba.
