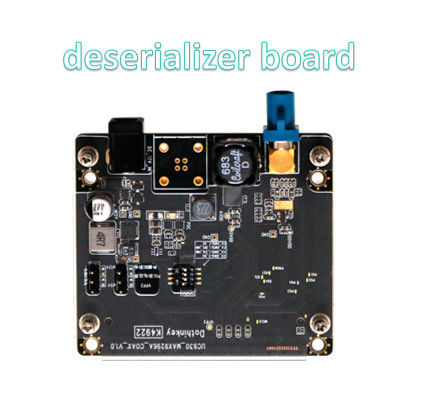

Fpd enlace iii deserializador MIPI

1Sistema de suministro de energía POC

Esta placa de decodificación utilizaFuente de alimentación VPP2En este modo, no se requiere un adaptador de alimentación externo, ya que puede ser alimentado directamente a través del sistema de prueba, simplificando el proceso de conexión del dispositivo.

Solución de alimentación externa opcional:

• Cuando se necesite una fuente de alimentación independiente, utilice unAdaptador de alimentación de corriente continua de 12 V/1 Aconectado a la toma de corriente continua de a bordo.

• Seleccione el voltaje de salida a través de la tapa del salto a bordo:

  • Posición A:Salida en corriente continua de 12 V

  • Posición B:Salida de corriente continua de 5 V

• Nota: Asegúrese de que el sistema esté apagado antes de cambiar los modos de alimentación para evitar riesgos de cortocircuito.

2.Especificaciones de potencia del chip central

El chip decodificador MAX9296A requiere precisióncuatro fuentes de alimentación independientes, todos los cuales deberán ser proporcionados por la caja de ensayo y cumplir estrictamente los siguientes parámetros:

Requisitos operativos críticos:

• Verifique todos los voltajes de la fuente de alimentación con un multímetro antes de encender.

• No ajuste los saltadores de potencia mientras el sistema esté encendido.

• El voltaje que excede los límites puede causar daños permanentes en el chip.

3.Especificaciones técnicas de la interfaz

El consejo adopta una solución de conexión de grado industrial:

• Interfaz física: Cabecera de doble fila de 44 pines (2.54 mm de ancho estándar)

• Protocolo de la señal: Completamente conforme con la norma MIPI CSI-2

• Dispositivos compatibles: Adecuado para toda nuestra gama de productos de caja de ensayo

• Diseño de protección:

  • Protección ESD: descarga de contacto de ±8 kV

  • Las alfileras doradas aseguran la fiabilidad del contacto a largo plazo
