Dothinkey USB3.0 Serie MIPI Capture Card DVP HISPI LVDS y grabador de marcos SPI

El grabador de imágenes de la serie Dothinkey USB3.0 admite múltiples protocolos: MIPI, DVP, HISPI, LVDS y SPI

Sobreviviremos

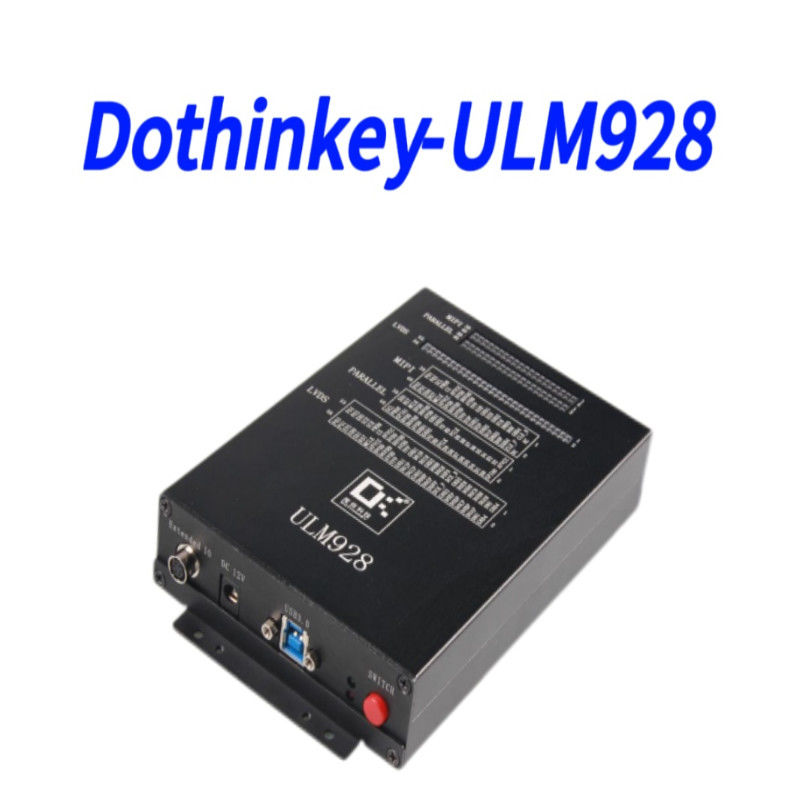

El grabador de imágenes ULM928 es una solución de prueba versátil diseñada para la captura de imágenes de alto rendimiento y la evaluación de sensores.incluida la MIPI, DVP, HISPI, LVDS y SPI, lo que lo hace ideal para pruebas de cámaras móviles, automotrices y de vigilancia.

Características clave

• Transferencia de datos de alta velocidad:USB 3.0 (5Gbps) garantiza un procesamiento de imágenes rápido.

• Compatibilidad con varias interfaces:Soporta MIPI (4 carriles @ 1Gbps), LVDS (10 carriles @ 600Mbps) y DVP (200MHz PCLK).

• Gestión de la energía de precisión:Cinco canales de alimentación de bajo ruido programables (hasta 3,3 V/500 mA) para el suministro de sensores.

• Detección avanzada de corriente:Medición de alta resolución (10nA) para el análisis de corriente de espera y dinámica.

• Detección integral de fallos:Pruebas abiertas/cortas de 45 canales con umbrales adaptativos para un diagnóstico fiable.

Ventajas

a. Optimizado para imágenes de alta velocidad con una robusta integridad de la señal.

b. Entrega de energía flexible (2,5 V ∼ 9 V) para adaptarse a los diversos requisitos de los sensores.

c. Mejora de la precisión de ensayo con ajustes de voltaje/corriente configurables.

d.Compatibilidad de dispositivos amplios, garantizando una validación eficiente del módulo.

Especificaciones técnicas de imagen y transmisión

1) elCompatibilidad de los sensores

a.Rango de reloj MCLK-6 MHz ~ 99 MHz

b.Exactitud del reloj MCLK-±0.1MHz

c.Rango de nivel IO del sensor (según el DOVDD) -1.3V ~ 3.3V

d.Ancho de banda LVDS-≥600 Mbps/carril

e. Número de canales de datos del SVDL:1/2/4/8/10 Linea

f.Ancho de banda MIPI-≥1Gbps/carril

g. Número de canales de datos MIPI-1 / 2 / 4 Carril

h.Frecuencia de reloj PCLK-200M HZ

i.Soporte de formatos de imagen-Se aplicarán los siguientes requisitos:El número de unidades de producción será el siguiente:

j.Soporte para el formato RGB-El valor de las emisiones de CO2

2) USB3.0 métrico

a. ancho de banda de datos USB3.0-5Gbps

3) Indicadores técnicos del sensor I2C

velocidad de comunicación I2C-El valor de las emisiones de CO2 es el valor de las emisiones de CO2.
