Grabador de imágenes de alta velocidad Dothinkey UQ200 USB3.0 Serie MIPI Grabador de marcos

Grabadora de imágenes de alta velocidad Dothinkey UQ200 Serie USB3.0

1.Aplicación

Para la prueba de cámara C-PHY de alta velocidad.Debugging, verificación y prueba de C-PHY de alta velocidad.

1) Velocidad de transmisión

Tasa máxima de transmisión de 750 MB/s
C-PHY 3,5 GSps/Trio
D-PHY 2,5 Gbps por línea
Transmisión por USB3.1

2.Guía de diseño

1) Directrices para las conexiones con el GND
El sensor de imagen de la serie UQ200 proporciona dos tipos de GND (AGND y DGND). Si el GND del sensor no está dividido, el AGND y el DGND pueden conectarse conjuntamente al pin GND del sensor.

2) Configuración del resistor de levantamiento I2C
Los pines I2C cuentan con resistencias de arranque programables internas (opciones de 4,7KΩ, 1,5KΩ y 560Ω, por defecto 1,5KΩ) puestas en DOVDD. Los usuarios pueden configurar la resistencia a través de funciones de software según sea necesario.

3) Configuración de la función GPIO
Los pines GPIO soportan una configuración funcional flexible, con una resistencia interna de 4,7KΩ a DOVDD. Los usuarios pueden definir su funcionalidad a través de software basado en los requisitos de la aplicación.

4) Precauciones de GND a nivel del sistema
Este pin está dedicado a la fuente de alimentación periférica (GND a nivel del sistema) y no debe estar conectado directamente a la GND del sensor.

5) Manejo de pines reservados
Este pin está reservado para uso interno y tiene conexiones internas especiales.

3Diagrama de distribución de la interfaz externa

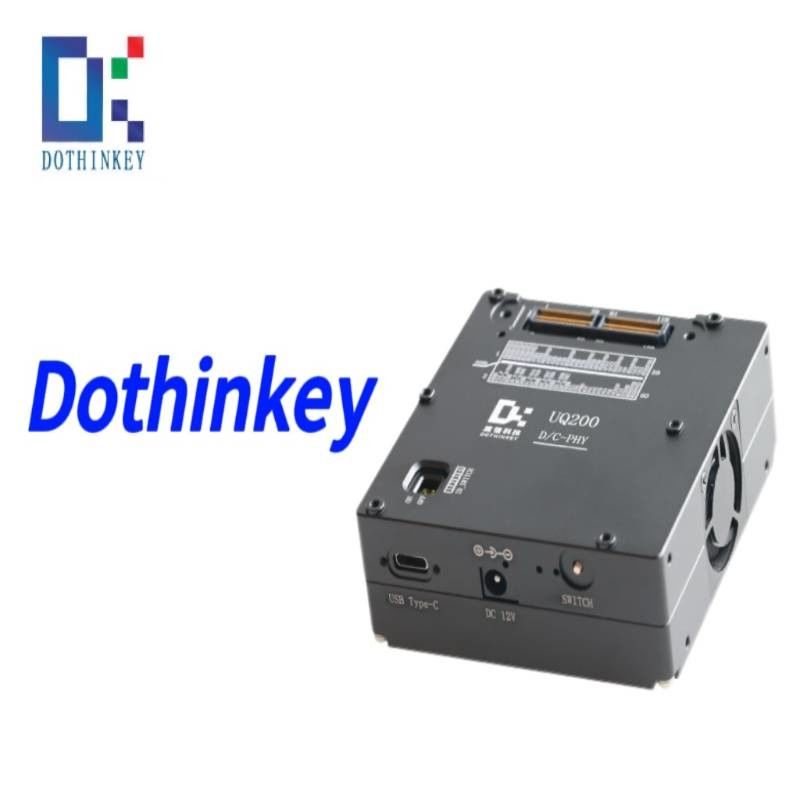

4. UQ200 Vista principal
