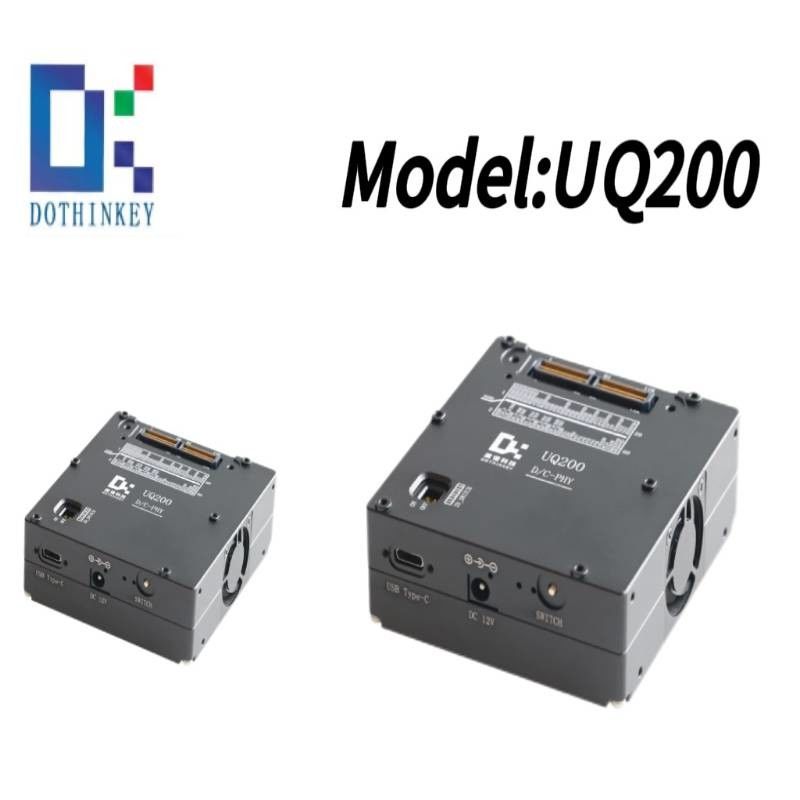

UQ200 Dothinkey para cámara de teléfono móvil tarjeta de captura MIPI de alta velocidad

UQ200 Aplicación para cámara de teléfono móvil, MIPIC-PHY de alta velocidad.

1.Especificaciones de las conexiones a tierra
El sensor de imagen UQ200 incorpora dos dominios de tierra (AGND y DGND). Al implementar un esquema de tierra unificado, tanto AGND como DGND pueden compartir una conexión común con el terminal de tierra del sensor.

2Configuración de la interfaz.I2C
Las resistencias de tracción programables integradas (seleccionables 560Ω, 1.5kΩ o 4.7kΩ; por defecto de fábrica 1.5kΩ) se proporcionan en líneas I2C, referidas a DOVDD.La resistencia de tracción se puede ajustar dinámicamente a través del control del firmware.

3Interfaz programable.GPIO
Con una funcionalidad configurable por software, cada GPIO incorpora un pull-up de 4.7kΩ a DOVDD. Estos pines admiten la personalización específica de la aplicación a través de configuraciones de E/S programables.

4Consideraciones fundamentales del sistema
Este terminal, diseñado exclusivamente para la distribución de energía periférica (dominio de tierra del sistema), debe permanecer aislado de la red de tierra de sensores para mantener una adecuada capacidad de prueba abierta/corta.

5.Gestión de pines reservada
Estos pines están reservados para uso interno del sistema e incorporan un enrutamiento interno patentado.

6Diagrama de descripción de la interfaz del módulo de producto
