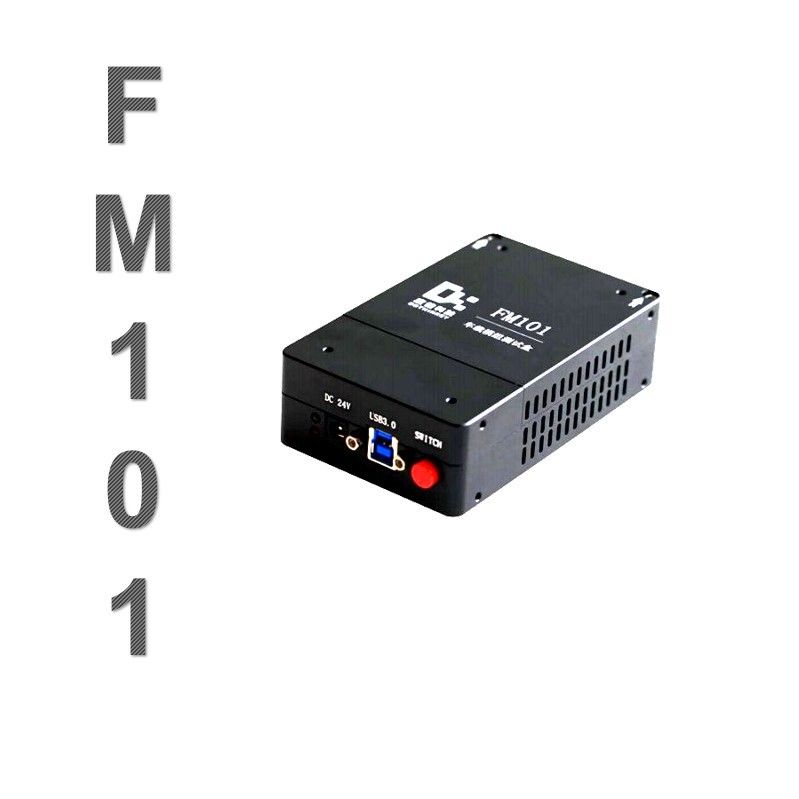

FM101 Captura avanzada de imágenes de potencia de cámara automotriz

FM101 Automotriz grabador de cuadros de imagen, potencia avanzada, captura de imagen

1.FM101 Funciones admitidas

El sistema de ensayo FM101 proporciona una solución completa de ensayo con una sola cámara para módulos de automóviles, que admite tanto las interfaces diferenciales coaxial (de un solo extremo) como STP de FAKRA.Cuenta con monitoreo de corriente en tiempo real con capacidades de diagnóstico integrales incluyendo medición de velocidad de fotogramas, detección de marcos de error y estadísticas detalladas de errores (enlace/decodificación). The system enables full-image capture/storage while supporting Power-over-Coax (POC) functionality - including power delivery and voltage monitoring - plus dedicated LED power supply for vehicle modulesOfreciendo una configuración flexible,Proporciona soluciones de desacoplamiento seleccionables y mantiene la compatibilidad con los principales estándares de serialización automotriz (MAXIM/TI) así como con la mayoría de los módulos serializados disponibles en el mercadoEsta solución todo en uno garantiza una validación fiable de los módulos de cámaras instalados en el vehículo.

2.El producto FM101 ofrece 4 identificadores de dispositivo programables. Cuando se aplica en automatización, para facilitar la identificación de las cajas de ensayo correspondientes a cada estación de trabajo,el interruptor de interrupción de la caja de ensayo se puede girar para establecer el número de identificación del dispositivo requerido para la caja de ensayo. La siguiente figura muestra la posición del interruptor

3Diagrama de distribución de la interfaz
