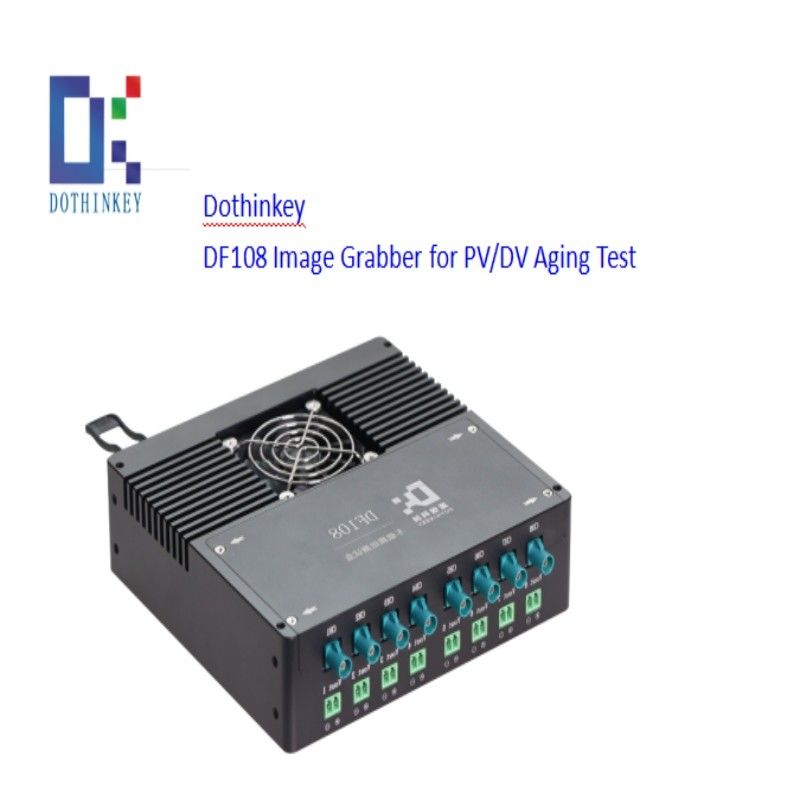

Caja de prueba de grabador de imágenes de marco Dothinkey para pruebas de cámaras de automóviles

Especificación

Descripción

1

Interfaz del módulo de cámara (CH1-CH8)

Interfaz de módulo de 8 canales. Para el módulo serie MAXIM/TI, interfaz coaxial estándar FAKRA (socket)  como estándar

2

Interfaz de salida de potencia ((Vout1-Vout8)

Interfaz de fuente de alimentación flash de 8 canales, sólo para salida, prohibida la conexión a cualquier fuente de alimentación externa

3

Interfaz de fibra óptica

Interfaz de comunicación de fibra óptica 40G

4

Interruptor de marcado

Configuración del interruptor de inclinación de ID del dispositivo

5

Luz del indicador de señal

Luz indicadora de posición de doble color rojo verde, indicador de potencia rojo, indicador de estado verde.

6

Entrada de potencia externa de POC

Proporcionar una entrada de potencia de ensayo estándar externa

7

Interfaz de expansión externa

Interfaces de energía y de reserva para expansión externa

8

Interfaz de fuente de alimentación del grabador de imágenes

Interfaz de suministro de energía de 24 V de corriente continua dedicada al grabador de imágenes, utilizada para suministrar energía a la caja de ensayo

9

Cambiar

Interruptor de encendido del grabador de imágenes
