Grabador de marco de interfaz USB de alta velocidad para pruebas de envasado de chips

Grabador de marco de interfaz USB de alta velocidad para pruebas de envasado de chips

1. Características:

a.Canales LVDS de alta velocidad que admitan hasta 10 carriles con un ancho de banda de datos de hasta 600 Mbps por carril.

b.Canales MIPI de alta velocidad, que admiten hasta 4 carriles con un ancho de banda de datos de hasta 1 Gbps por carril.

c. Interfaz USB3.0 de ultra alta velocidad, fácil de usar con ancho de banda de datos de hasta 5 Gbps.

d. Tecnología de detección de corriente dinámica/de espera a nivel de instrumento de precisión. Pruebas abiertas/cortas de alta precisión, también adecuadas para pruebas de envases de chips.

e. fuente de alimentación de sensores de alta precisión y bajo ruido programable de 5 canales.

f.Compatibilidad excepcional del módulo de cámara, que admite la mayoría de los módulos de formato MIPI, HISPI, DVP, SPI y SUB-LVDS en el mercado.

2. Función

a. Puede admitir pruebas de módulos en formato DVP con una frecuencia máxima de PCLK: 200 MHz.

b.Apoya las pruebas de módulos en formato HISPI.

c. Soporta pruebas de módulos en formato SPI.

3Descripción:

a. Caja de ensayo de funciones que admita simultáneamente placas de ensayo de módulos MIPI en formatos como HISPI, DVP, SPI y SUB_LVDS.

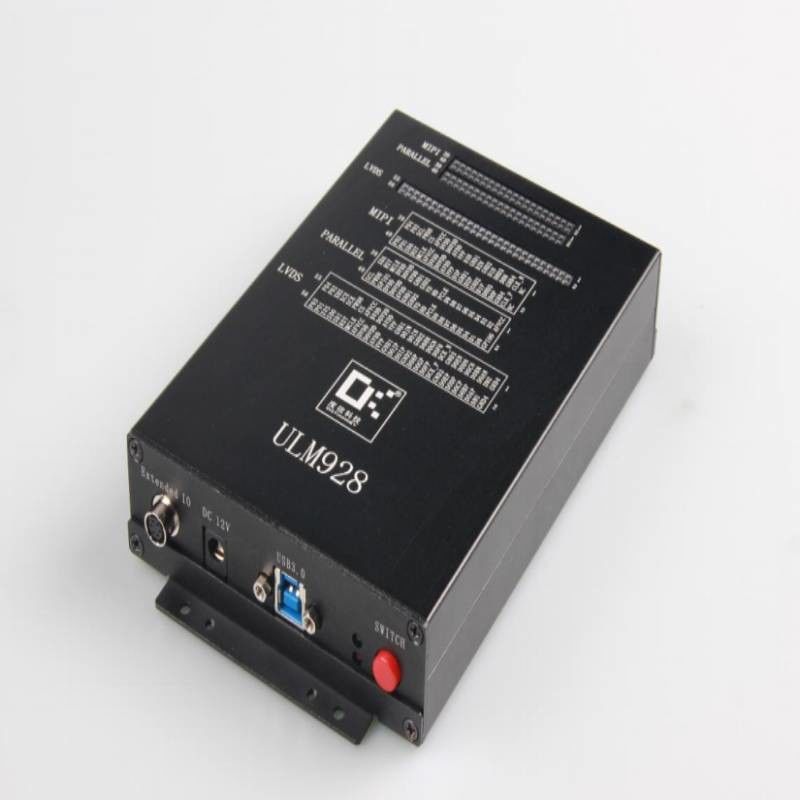

b.El ULM928 está equipado con tecnología de detección actual a nivel de instrumentos de precisión, con una resolución mínima de hasta 10nA,haciendo más preciso y conveniente medir la corriente de espera de los sensores.

c. Existen 5 fuentes de alimentación de sensores digitales de CC de alta precisión y bajo ruido independientes, incluidas AFVCC, AVDD, DOVDD y DOVD, que admiten una fuente de alimentación de un solo canal máxima de 3,3 V/500 mA.

d. Tecnología de detección abierta/corta de alta precisión y soporta hasta 45 canales de detección de circuito abierto y corto. Soporta pruebas de circuito abierto y corto de alta corriente de 15 mA.Voltado de ensayo del sistema operativo flexible y corriente de ensayo Configuración de los resultados de ensayo más cerca de los valores reales.

4Dibujo de las dimensiones:

1)Visión principal:

2) Vista desde arriba:

5. Aplicación:

Telefono móvil/automóvil/cámara de vigilancia, MIPl/DVP/HISPI/LVDS.

6. Frecuentemente:

P: ¿Cuál es el período de garantía?

Garantización de 1 año.

P: ¿Cuál es el tiempo de entrega?

R: El producto estándar se envía en 5-8 días hábiles.

P: ¿Provee usted apoyo técnico?

R: Sí, ofrecemos soporte técnico profesional, incluida la guía remota y el servicio postventa.

P: ¿Es usted una fábrica?

R: Sí, somos un fabricante especializado en equipos de prueba de sensores de imagen de alta calidad y soluciones de prueba de módulos de cámara.
